راهنمای نصب دوربین مدار بسته

نصب دوربین های IP یکی از راه های افزایش امنیت و همچنین نظارت در تمامی سازمان ها و بعضی از کسب و کار ها می باشد. دوربین های مداربسته تحت شبکه که نام اختصاری آن ها دوربین های IP می باشد، نوعی دوربین مداربسته می باشد که تمامی تصاویر ثبت شده را به وسیله پروتکل شبکه منتقل می کند، برعکس دوربین های مداربسته آنالوگ که اطلاعات را به وسیله کابل ها به مانیتور انتقال می دهند.

در دوربین های مداربسته IP برای مدیریت اطلاعات و ذخیره آن ها از دستگاه NVR استفاده می گردد، NVR دستگاهی برای ذخیره و همچنین جمع آوری تمامی فیلم های ضبط شده به وسیله همه دوربین های متصل به شبکه می باشد. NVR ها عموماً تنها در سیستم های مخصوص نظارت تصویری دوربین هایIP مورد استفاده قرار می گیرد. در ادامه می توانید با مراحل نصب دوربین مدار بسته آشنا شوید.

وسایل مورد نیاز برای نصب دوربین های IP

برای نصب دوربین مداربسته IP، به جز تجهیزاتی که برای سیستم نظارت لازم است، به تجهیزات و اتصالات مناسب شبکه برای انجام کابل کشی شبکه محلی احتیاج دارید. به طور کلی تجهیزاتی که برای نصب دوربین تحت شبکه لازم دارید به شرح زیر است.

• دوربین های تحت شبکه وب: تعداد مورد نیاز دوربین مداربسته IP را بر اساس موقعیت مکانی، بودجه و نیاز خود خریداری کنید.
• دستگاه ضبط یا سرور NVR: در سیستم مانیتورینگ شبکه می توانید از سرور یا NVR برای مدیریت و سیو اطلاعات استفاده نماید.
• سوئیچ های شبکه: دوربین های تحت شبکه می توانند مستقیماً به NVR متصل شوند یا از روش سوئیچ به دستگاه های NVR متصل شوند. اگر سوئیچ ها از مدل POE باشد، به طور همزمان دوربین ها را تغذیه می کند.
• کابل های شبکه: انتقال تمامی تصویر های دوربین از طریق شبکه به کمک کابل شبکه به راحتی انجام می شود که معمولا در این سیستم کابل CAT5 یا CAT6 می باشد.
• هارد دیسک: دستگاه NVR در زمان خرید فاقد هارد دیسک و یا هر گونه حافظه داخلی است و باید هارد دیسک دوربین مداربسته را جداگانه خریداری و نصب کنید، تنها کاری که باید انجام دهید این است که تعداد هارد دیسک را بسته به توانایی دستگاه خریداری کنید. البته تمامی اطلاعات درباره این مورد در دیتاشیت دستگاه NVR وجود دارد.
• تجهیزات شبکه: مثل سوکت شبکه، مجرای برق،تستر کابل شبکه، دریل، سیم چین مخصوص، آچار سوکت شبکه، لوله های انعطاف پذیر و غیره لازم برای کابل کشی شبکه.
• کابل های مخصوص برق و منبع تغذیه: اگر سیستم مربوط به دوربین مداربسته تحت شبکه از مدل POE باشد، برق به وسیله کابل شبکه به دوربین ها انتقال پیدا می کند، در غیر این صورت از آداپتور برای هر دوربین استفاده می شود.

آموزش نصب دوربین های IP

قبل از اینکه مراحل نصب را تکمیل کنید، بهتر است توضیح مختصری در مورد اصطلاحی که چندین بار ذکر خواهد شد ارائه شود. POE مخفف Power over Ethernet است که به معنای فناوری Power over Ethernet یا به عبارت دیگر POE به کابل های شبکه اجازه می دهد تا به عنوان کابل برق عمل نمایند.

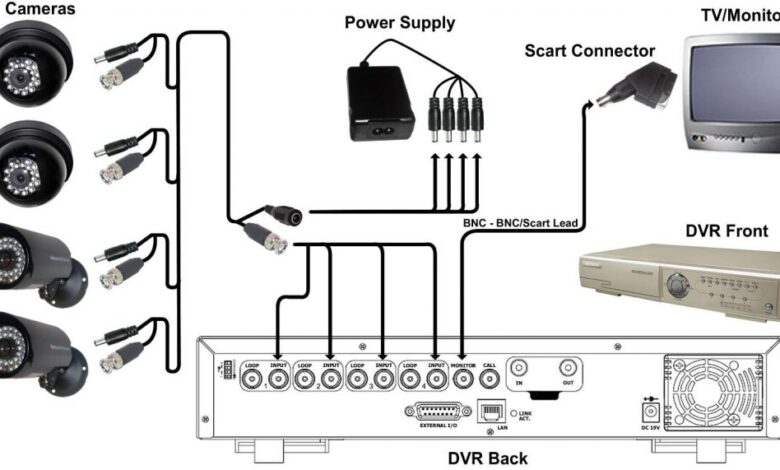

نصب انواع دوربین مداربسته آنالوگ به همراه دستگاه DVR کاری بسیار راحت تر از نصب دوربین مداربسته تحت شبکه و دستگاه NVR می باشد زیرا نصب این دوربین ها به دانش زیاد تری در مورد اتصالات شبکه و سیستم نیاز دارد.

همانطور که در بالا بیان کردیم، برای نصب دوربین مداربسته در شبکه باید از دستگاه ذخیره سازی به نام NVR و سرور استفاده نمایید. بنابراین برای نصب دوربین های مداربسته تحت شبکه دو روش وجود دارد که هر مرحله را به صورت جداگانه و مرحله به مرحله آموزش داده ایم.

• نحوه نصب کردن دوربین مداربسته تحت شبکه به همراه دستگاه ضبط NVR
• نحوه نصب کردن دوربین مداربسته تحت شبکه به کمک سرور یا رایانه

مرحله های نصب دوربین های مداربسته تحت شبکه با NVR

بهتر است قبل از نصب دوربین تحت شبکه، دوربین ها را در جای خود قرار دهید، و دوربین های مدار بسته را بهتر است در محلی نصب نمایید که تمام زوایای حساس و کور مورد نظر شما را به خوبی پوشش دهد و بیشترین کارایی را داشته باشد و پس از نصب دوربین ها باید از محکم بودن محل نصب آن ها اطمینان پیدا کنید.

پس از انجام مراحل نصب ذکر شده در زیر به ترتیب اولویت، تمامی سیستم دوربین مداربسته پیکربندی و تست می شود.

• روی یک ورق کاغذ، نقشه دقیقی از جای نصب دوربین ها و روش اجرای کابل ها بکشید.
• دیوارها را آزمایش کنید تا ببینید آیا می توان آنها را سوراخ کرد یا خیر، اکنون لوله انعطاف پذیر و مجرای الکتریکی را که قبلاً آماده کرده اید در مسیر طرح سیم کشی که برای هر کدام از دوربین IP در نظر گرفته اید، به خوبی نصب کنید.
• اگر سیستم POE وجود نداشت، باید کابل برق و کابل شبکه را که قبلاً قطع کرده اید در مسیر هر دوربین IP قرار دهید.
• در بخش سیم کشی برای نصب دوربین مدار بسته شبکه، حتما فاصله سیم کشی استاندارد را رعایت نمایید تا عالی ترین عملکرد و کارایی را به دست آورید.
• کابل های برق و همچنین کابل های شبکه را از جای نصب دوربین تا دستگاه داخل لوله انعطاف پذیری که قبلاً نصب کرده اید، هدایت کنید. مطمئن شوید که کابل ها در مجرای انعطاف پذیر قرار می گیرند، در غیر این حالت نویز های ناشی از برق فشار قوی بر کیفیت تصاویر ارسالی توسط دوربین تاثیر می گذارد.
• اگر دوربین ها با استفاده از آداپتور تغذیه می شوند، مکانی را برای نصب آداپتور ها در نزدیکی محل نصب دوربین ها انتخاب کنید.
• یک سوکت RJ45 را در انتهای کابل شبکه فشار دهید، بعد از آن سوکت را به دوربین و NVR متصل کنید.

اگر سیستم مانیتورینگ شبکه POE نیست، مراحل زیر را دنبال کنید:

• اگر به جای آداپتور از منبع تغذیه مرکزی استفاده می کنید، باید دو شاخه نر و مادگی منبع تغذیه را به کابل های برق وصل نمایید و اگر برای هر دوربین از آداپتور جداگانه استفاده می کنید، باید دوشاخه هر آداپتور را به دوربین شبکه وصل کنید.
• همه اتصالات، به ویژه اتصال برق به کابل برق و دوشاخه های متصل به دوربین، منبع تغذیه یا آداپتور ، باید کنترل و همچنین بررسی شوند تا درست انجام شده باشد.
• بعد از آنکه مراحل را انجام دادید می توانید NVR را روشن نمایید.

نحوه نصب کردن دوربین مداربسته تحت شبکه به کمک سرور یا رایانه

در این مدل به جای دستگاه NVR از رایانه یا سرور برای ذخیره اطلاعات استفاده می گردد. بیشتر سازمان های بزرگ برای نظارت بر تمام قسمت ها از این روش استفاده می نمایند. همچنین در این روش می توانید تصاویر و اطلاعات را تجزیه و تحلیل نمایید.

برای نصب دوربین مداربسته تحت شبکه IP، باید مراحل زیر را دنبال کنید:

• اگر برای دوربین های مدار بسته از سوئیچ POE استفاده می نمایید، برق به وسیله این سوئیچ تامین می گردد، اما اگر از سوئیچ استفاده نکنید باید دوربین را به منبع اغذیه وصل نمایید.
• دوربین های IP را با کابل های مخصوص شبکه به سوئیچ متصل کنید سپس باید سوئیچ را به سرور وصل نمایید.
• معمولا آدرس IP دوربین در کاتالوگ درون جعبه نوشته می شود، اما برای یافتن آدرس IP دقیق دوربین مداربسته می توانید نرم افزار جستجوی IP را بر روی سرور نصب نمایید. (این نرم افزار در جعبه دوربین روی سی دی قرار داده شده است، در غیر این صورت می توانید به راحتی آن را از اینترنت دانلود کنید)
• نرم افزار را در رایانه باز کرده و آدرس IP همه دوربین هایی که در سیستم دوربین خود دارید را به محدوده آدرس های IP موجود در شبکه عوض کنید.
• پس از انجام همه مرحله های بالا، می توانید نرم افزار مانیتورینگ مدیریت ویدئو مانند PCNVR را روی کامپیوتر خود نصب نمایید.

راه اندازی و تنظیمات دوربین مداربسته تحت شبکه

پس از نصب دوربین مداربسته تحت شبکه، نوبت به پیکربندی و تست نصب دوربین تحت شبکه می رسد. برای داشتن نصب کامل و بی نقص می توانید تمام کارهای زیر را انجام دهید.

• بررسی کنید که همه پورت ها به درستی متصل هستند.
• در پیکر بندی دستگاه ضبط NVR وارد منوی دوربین شده و بررسی کنید که لیست همه دوربین های متصل شده با IP در آن وجود داشته باشد.
• اگر نمی تواند تصاویر دوربین ها را ببینید، باید کابل های مربوط به برق و شبکه را بررسی کنید تا از اتصال آنها مطمئن شوید، همچنین منبع تغذیه دوربین IP را با استفاده از دستگاه ولت متر چک کنید تا از اتصال مطمئن شوید، همچنین می توانید با تستر شبکه مسیر کابل کشی را بررسی نمایید.
• باید هارد دوربین های مداربسته را در NVR نصب کنید.
• حتما چک نمایید که دوربین امنیتی شبکه ای که خریده اید پشتیبانی دستگاه ضبط NVR را داشته باشد.
• برای اطلاع از اینکه آیا پیکربندی دستگاه NVR در شبکه های سرور درست است، می توانید دستور مربوط به ping را روی رایانه متصل به سوئیچ و دستگاه ضبط اجرا کنید.

نصب دوربین مدار بسته در شبکه چه مزیت هایی دارد

نصب دوربین های مدار بسته مزیت های زیادی دارد که در ادامه به آن ها اشاره خواهیم کرد :

• نظارت بر تمامی بخش های سازمان های بزرگ
• تصویر دوربین بدون نیاز به کابل کواکسیال از طریق شبکه منتقل می شود.
• دوربین های تحت شبکه هوشمند می باشند و تصاویر و فیلم های ضبط شده را فشرده سازی می کند و قابلیت زمان بندی را دارد.
• می توانید بدون محدودیت دوربین اضافه کنید اگر پهنای باند این اجازه را بدهد.
• تصاویر ثبت شده به وسیله این دوربین ها کیفیت بسیار بهتری نسبت به دوربین های آنالوگ دارند.
• امکان دسترسی از راه دور به فیلم های ثبت شده وجود دارد.

نتیجه گیری

برای نصب دوربین های مدار بسته به دانش و تخصص حرفه ای نیاز است ولی اگر کمی در کار های فنی تبحر داشته باشید می توانید با مطالعه این مقاله به راحتی دوربین های مدار بسته را نصب کنید.
