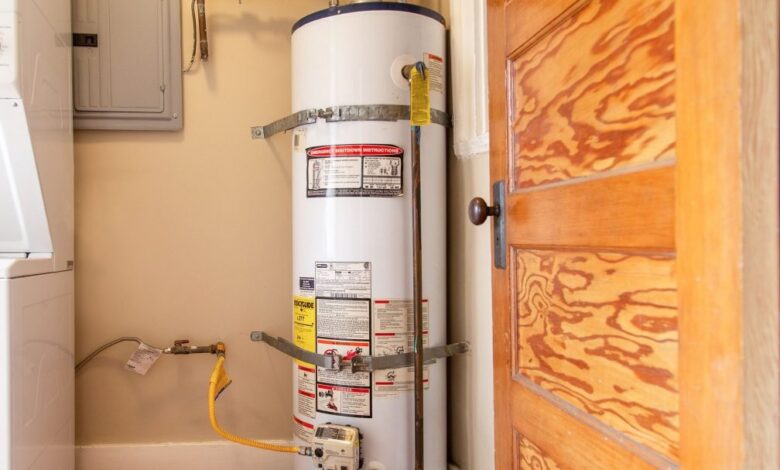

آموزش نصب و راه اندازی آبگرمکن های ایستاده

با اینکه امروزه استفاده از پکیج هر  روز افزایش پیدا می کند ولی باز هم افراد زیادی ترجیح می دهند برای تولید آب گرم ساختمان خود از آبگرمکن های ایستاده یا دیواری استفاده کنند. در این مقاله از ایبک امداد، قصد داریم برای آگاهی شما کاربران به بررسی آموزش نصب و راه اندازی آبگرمکن های ایستاده بپردازیم:

آبگرمکن های ایستاده چیست؟

آبگرمکن ایستاده از مدل های قدیمی آبگرمکن است. این آبگرمکن دارای مخزن می باشد که با نام های آبگرمکن زمینی یا مخزنی هم شناخته می شود.

• از آبگرمکن ایستاده برای گرم کردن آب مصرفی در ساختمان استفاده می شود.
• سوخت آبگرمکن های ایستاده گاز شهری، گاز کپسولی یا سوخت مایع مانند نفت و گازوئیل می باشد.
• طریقه کار آبگرمکن ایستاده خیلی آسان است و به جرأت می‌ توان گفت که این وسیله جزو ساده ترین سیستم های گرمایشی ساختمان محسوب می شود.
• آبگرمکن ایستاده یا مخزنی به اینصورت کار می کند که آب از طریق سیستم لوله کشی وارد مخزن آبگرمکن می شود. با ترکیب شدن گاز و هوای محیط موجب می شود، شعله مشعل آبگرمکن روشن شده و آب داخل مخزن بتدریج گرم شود.
• آب گرم شده بوسیله لوله های آب گرم که در بالای آبگرمکن وجود دارد به سمت شیر های آب گرم به داخل ساختمان فرستاده می شود.

اجزای خارجی و داخلی آبگرمکن ایستاده

آبگرمکن ایستاده از قطعات خارجی و داخلی زیادی تشکیل شده است. که این اجزا با همکاری یکدیگر باعث عملکرد آبگرمکن می شوند، از مهمترین اجزای خارجی و داخلی آبگرمکن ایستاده موارد زیر را می توان نام برد:

مخزن آبگرمکن ایستاده

مخزن محل نگهداری آب درون آبگرمکن ایستاده می باشد.

• مخزن آبگرمکن با توجه به ظرفیت حرارتی و نوع کاربری، حجم مخزن آب حدود ۲۰۰ لیتر یا بیشتر از این مقدار متغیر می باشد.
• مخزن آبگرمکن دائم در تماس با آب قرار دارد. جداره خارجی و داخلی آن با پوشش های رزینی پوشانده شده است.
• علاوه بر آن پوشش دیگری در خارجی ترین قسمت آن وجود دارد که باعث می شود تا از هدر رفت انرژی و حرارت در آبگرمکن جلوگیری شود. پوشش آبگرمکن معمولاً به رنگ سفید می باشد.

مشعل آبگرمکن

مشعل وظیفه دارد آب داخل آبگرمکن را گرم کند.

• مشعل در زیر دودکش نصب شده و با مخلوط شدن جریان گاز و هوا در مشعل  شعله های آن به رنگ آبی می سوزد.
• مخلوط شدن جریان گاز و هوا در داخل قطعه ای بنام اوریفیس صورت می گیرد که این قطعه بین مشعل و لوله گاز قرار دارد.
• معمولاً جنس مشعل از فلز چدن یا فولاد ساخته می شود.

شیرآلات و اتصالات آبگرمکن ایستاده

اتصالات و شیرآلات متنوعی در داخل دستگاه آبگرمکن به کار رفته است، که بعضی از آنها جهت کنترل خروج و ورود آب و بعضی دیگر جهت تأمین فشار آبگرمکن و امنیت دستگاه کاربرد دارد. در ادامه مقاله نام هر یک از اتصالات و شیرهای دستگاه آبگرمکن ایستاده را برای شما عنوان می کنیم:

1. لوله گاز دستگاه
2. لوله آب گرم دستگاه
3. شیر اطمینان فشاری و دمایی دستگاه
4. شیر تخلیه دستگاه
5. شیر کنترل گاز آبگرمکن
6. شیر فلکه مخصوص قطع و وصل آب ورودی آبگرمکن
7. شیر فلکه قطع و وصل گاز دستگاه
8. لوله آب سرد آبگرمکن
9. لوله گاز شمعک دستگاه
10. ورودی هوا جهت انجام احتراق
11. لوله هواگیری دستگاه
12. لوله آب گرم خروجی آبگرمکن
13. لوله سرریز دستگاه

مواردی که ذکر شد فقط بخشی از اتصالات و لوله های به کار گرفته شده در ساختار آبگرمکن ایستاده می باشند. جدا از اینها می توان به میله آند، فلنج، لوله پیلوت مشعل، چند راهه گاز و….. اشاره کرد.

دودکش و کلاهک تعدیل دستگاه

به واسطه این کلاهک تعدیل گاز های تشکیل شده از احتراق موجود در  آبگرمکن خارج می شوند. قطر این کلاهک ۱۰ الی ۱۵ سانتی متر می باشد. دودکش آبگرمکن وظیفه دارد در عملیات احتراق از بروز اختلال جلوگیری کند. برای افزایش راندمان حرارتی همچنین کاهش هدر رفته حرارت آبگرمکن یک صفحه حرارت گیر روی دودکش نصب شده تا بیش از اندازه مکش در دودکش صورت نگیرد و حرارت اضافه از آبگرمکن خارج نشود.

ترموستات و سیستم کنترلی

شیر کنترل گاز یا ترموستات وظیفه قطع و وصل گاز در آبگرمکن را به عهده داشته که بواسطه آن مشعل نیز روشن و خاموش می شود. این شیر مجهز به پیلوت، ترموکوپل و دو عدد ترموستات است. ایمنی آبگرمکن و درجه حرارت مخزن را کنترل کند.

چنانچه درجه حرارت داخل مخزن از ۹۵ درجه سانتی گراد بالاتر برود، بدلیل انبساط در طول میله، رابط مدار بصورت خودکار ترموکوپل را قطع کرده تا از جوش آمدن آبگرمکن و خطرات دیگر جلوگیری کند.

مراحل نصب و راه اندازی آبگرمکن ایستاده

جهت نصب صحیح و اصولی آبگرمکن باید مراحل زیر را بخوبی انجام‌ دهید:

تعیین محل مناسب نصب آبگرمکن

قبل از نصب آبگرمکن مهم ترین اقدام این می باشد که محل مناسبی جهت نصب در نظر بگیرید. با توجه به بزرگی ابعاد آبگرمکن های ایستاده ممکن است، در هر مکانی نتوانید آنرا قرار دهید. محل نصب دستگاه باید حتماً شرایط زیر را دارا باشد:

1. محل نصب باید خشک و بدون رطوبت باشد.
2. دور از وسایل برقی ساختمان و گرمایشی نصب شود.
3. تهویه مناسب هوا داشته باشد.
4. مکانی سرپوشیده باشد.
5. فضای کافی جهت نصب، تعمیرات احتمالی و یا جابجایی داشته باشد.

با توجه به این موارد نصب آبگرمکن های ایستاده در محل هایی مثل دستشویی، حمام، حیاط، فضاهای سرباز و بدون تهویه نباید انجام شود.

لوله کشی

لوله کشی آبگرمکن یکی از اقدامات مهم می باشد که باید به هنگام نصب انجامش دهید که شامل دو مرحله می باشد، لوله کشی آب سرد ورودی به دستگاه آبگرمکن و لوله کشی آب گرم خروجی از دستگاه آبگرمکن که باید حتماً توسط لوله کش ماهر انجام شود. در ادامه به نحوه نصب دستگاه می پردازیم:

لوله کشی آبگرمکن ایستاده

لوله کشی آبگرمکن های ایستاده از اهمیت بسیار بالایی برخوردار می باشد. می توان گفت تمام مراحل نصب دستگاه در لوله کشی مناسب آن خلاصه می شود. قبل از اجرای لوله کشی آبگرمکن باید موارد زیر را دنبال کنید:

1. گرفتن انشعاب از لوله آب سرد ورودی و نصب شیر قطع کن در مسیر لوله
2. بوسیله زانویی لوله آب سرد باید خم شود.
3. متصل کردن لوله ورودی به شیر یکطرفه دستگاه و منتقل کردن آن به آب سرد
4. خارج کردن لوله ورودی از خروجی آب گرم دستگاه
5. متصل کردن زانویی به آب گرم خروجی دستگاه
6. لوله خروجی آب گرم هدایت می شود به لوله آب گرم داخل ساختمان

لوله کشی ورودی آب سرد دستگاه

جهت اینکه آبگرمکن آب مصرفی را گرم کند، باید به منبع آب سرد وصل شود.

1. در قدم اول از لوله آب سرد یک انشعاب بگیرید.
2. سپس در ورودی آن باید یک شیر یک طرفه نصب کنید تا آب به داخل لوله ها برنگردد.
3. در قدم بعدی شیر قطع و وصل را بر روی ورودی آب سرد نصب کنید، تا زمان هایی که نیاز است جریان ورودی به آبگرمکن را بتوانید کنترل کنید.
4. شیر قطع و وصل لوله آب سرد از طریق پیچ و مهره نصب می شود.
5. شیر قطع کن باید به واسطه نوار تفلون آب بندی شود.

لوله کشی آب گرم خروجی دستگاه

بعد از اتمام لوله کشی آب سرد باید به لوله کشی آب گرم آبگرمکن ایستاده بپردازید:

• ابتدا به لوله خروجی آب گرم مخزن آبگرمکن یک لوله متصل کرده و جهت جلوگیری از برگشت آب باید یک شیر یکطرفه وصل کنید. جهت کنترل جریان آب گرم باید یک شیر قطع کن به وسیله مهره، ماسوره و نوار تفلون به لوله آب گرم متصل کنید.
• باید شیر اطمینان را به لوله آب گرم آبگرمکن متصل کنید تا فشار و حرارت آبگرمکن ناگهان افزایش پیدا نکرده و آبگرمکن منفجر نشود.
• لوله تخلیه آبگرمکن ایستاده را تا فاصله ۳۰ سانتی کف در محل نصب ادامه داده و با استفاده از ماسوره و مهره نصب کنید.

نصب و تست آبگرمکن

بعد از اتمام لوله کشی آبگرمکن ایستاده دستگاه آماده به کار می باشد.

• باید قبل از راه اندازی دستگاه آبگرمکن ایستاده آنرا بررسی کنید تا هیچگونه نشتی در لوله کشی گاز و آب دستگاه وجود نداشته باشد.
• برای تست آبگرمکن آنرا به صورت موقت روشن کرده و راه اندازی کنید.
• تمام اتصالات و لوله ها را بخوبی بررسی کنید تا از عدم نشتی در آن مطمئن شوید.
• اگر کوچکترین نشتی در دستگاه و لوله ها مشاهده کردید، سریعاً باید آبگرمکن را خاموش کرده و اقدامات برطرف کردن و رفع نشتی در لوله کشی یا لوله گاز را انجام دهید.

نکات مهم در نصب آبگرمکن ایستاده

هنگام نصب آبگرمکن ایستاده باید به نکات مهمی توجه کنید:

• در نزدیکترین فاصله به ورودی آب سرد باید شیر یک طرفه را نصب کنید.
• ابتدا بهتر است شیر قطع کن را وصل کرده سپس شیر یکطرفه را نصب کنید.
• تحت هیچ شرایطی نباید لوله متصل به شیر اطمینان دستگاه را بطور مستقیم به لوله کشی فاضلاب ساختمان وصل کنید.
• محل نصب آبگرمکن را بصورتی انتخاب کنید که فضای کافی بین آبگرمکن و دیوار برای سهولت در نصب تعمیر و سرویس دستگاه وجود داشته باشد.
• بهتر است سالی یکبار شیر اطمینان آبگرمکن را بررسی کنید، تا از سالم بودن آن اطمینان پیدا کنید.
• لوله های آب گرم و آب سرد دستگاه را به شکل موازی نصب کنید.
• آبگرمکن را بصورتی نصب کنید که امکان عایق بندی لوله ها بخوبی وجود داشته باشد.
• از لوله های پلیمری استفاده نکنید زیرا حرارت آبگرمکن بسیار زیاد می باشد. بهتر است از لوله های فلزی استفاده کنید.
• برای جلوگیری کردن از افت فشار آبگرمکن توصیه شده است فقط از زانویی استفاده کنید.
• می توانید آبگرمکن ایستاده را به دو روش لوله کشی توکار و روکار انجام دهید.

نتیجه گیری

در این مقاله مطالب مهمی برای آموزش نصب و راه اندازی آبگرمکن های ایستاده را برایتان بیان کردیم. بهترین کار جهت نصب صحیح و اصولی آبگرمکن های ایستاده، کمک گرفتن از متخصص ماهر تأسیسات است. مجموعه ایبک امداد آماده خدمت رسانی به شما عزیزان می باشند.
